维替阀门冶金行业解决方案

维替流体控制有限公司 2024-11-19 09:21 39947


在有色金属湿法冶金领域,高温高压浸出、强腐蚀矿浆输送、高磨损颗粒冲刷等极端工况,对流体控制设备提出了近乎苛刻的要求。维替(W&T)依托俄罗斯工业技术底蕴与俄罗斯整机生产能力,以陶瓷阀、闪蒸角阀、反应釜耐磨球阀三大核心产品为支撑,为有色冶金行业提供从选矿、湿法冶金到尾矿输送的全流程整体解决方案。

一、行业挑战:湿法冶金的“三座大山”

湿法冶金加压浸出工艺中,矿浆温度可达150-270℃,压力最高61bar,含固量30%-40%,介质为高浓度硫酸、氯离子等强腐蚀性物质,同时伴随20%-25%闪蒸率的音速级流速。常规阀门在此类工况下面临三大挑战:

    强腐蚀:硫酸、氯离子侵蚀阀体与密封面

    高磨损:硬质颗粒持续冲刷内件

    闪蒸气蚀:高压差下气泡破裂冲击密封面

传统阀门使用寿命仅2-6个月,成为制约生产线长周期运行的核心瓶颈。

二、陶瓷阀系列——强腐蚀+高磨损复合工况克星

维替陶瓷阀系列主密封采用陶瓷对陶瓷硬密封,全流道内衬结构陶瓷,充分利用结构陶瓷的高硬度与化学惰性,既可作为切断阀使用,也可作为调节阀使用。

主要产品包括:

冶金行业阀门,冶金行业进口阀门,维替进口阀门

1. 可拆卸式陶瓷矿浆阀:全内衬陶瓷结构,有效解决垂直管道安装时阀体颈部被冲刷的问题;采用阀座镶嵌特制耐磨聚氨酯密封圈工艺,突破行业内零泄漏难题;加厚型阀板喷涂碳化钨,耐磨性更强;密封阀座可拆卸更换,降低后期使用成本。

冶金行业阀门,冶金行业进口阀门,维替进口阀门

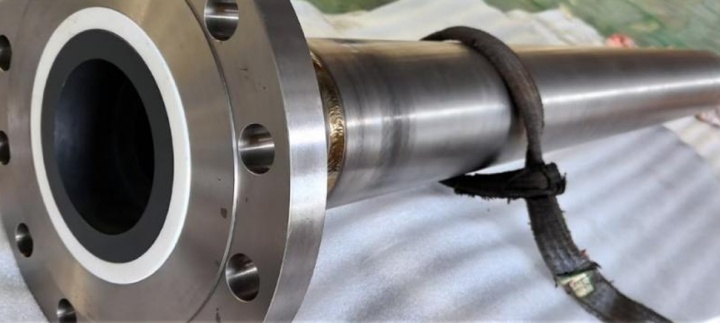

2. 可拆卸耐磨(陶瓷)排渣阀:采用纳米复合碳化硅陶瓷或复合铸石作为内腔及密封材料,阀体内部形成全陶瓷保护,有效隔绝流体对阀体的冲蚀;出口侧设计排渣口,关闭过程中介质因节流作用流速变快,自动排出底部积料;陶瓷阀座采用通配设计,可自由互换。

冶金行业阀门,冶金行业进口阀门,维替进口阀门

3. 陶瓷半球阀:阀座和半球体密封面采用工程陶瓷,硬度高、耐冲蚀、寿命长;半球体为固定球式,刚性好;阀座密封面与半球密封面间距具有可调性,延长阀门寿命。

冶金行业阀门,冶金行业进口阀门,维替进口阀门

4. V型陶瓷调节球阀:适用于矿浆调节工况,V型通道具有良好的调节特性。

维替陶瓷球阀广泛应用于环保能源、钢铁冶金、煤化工、硅化工、盐化工、石油化工、矿山冶炼、造纸等行业,可根据介质、温度、压力不同选用不同陶瓷材质和阀门结构。

三、闪蒸角式调节阀——湿法冶金高压釜排料关键设备

冶金行业阀门,冶金行业进口阀门,维替进口阀门

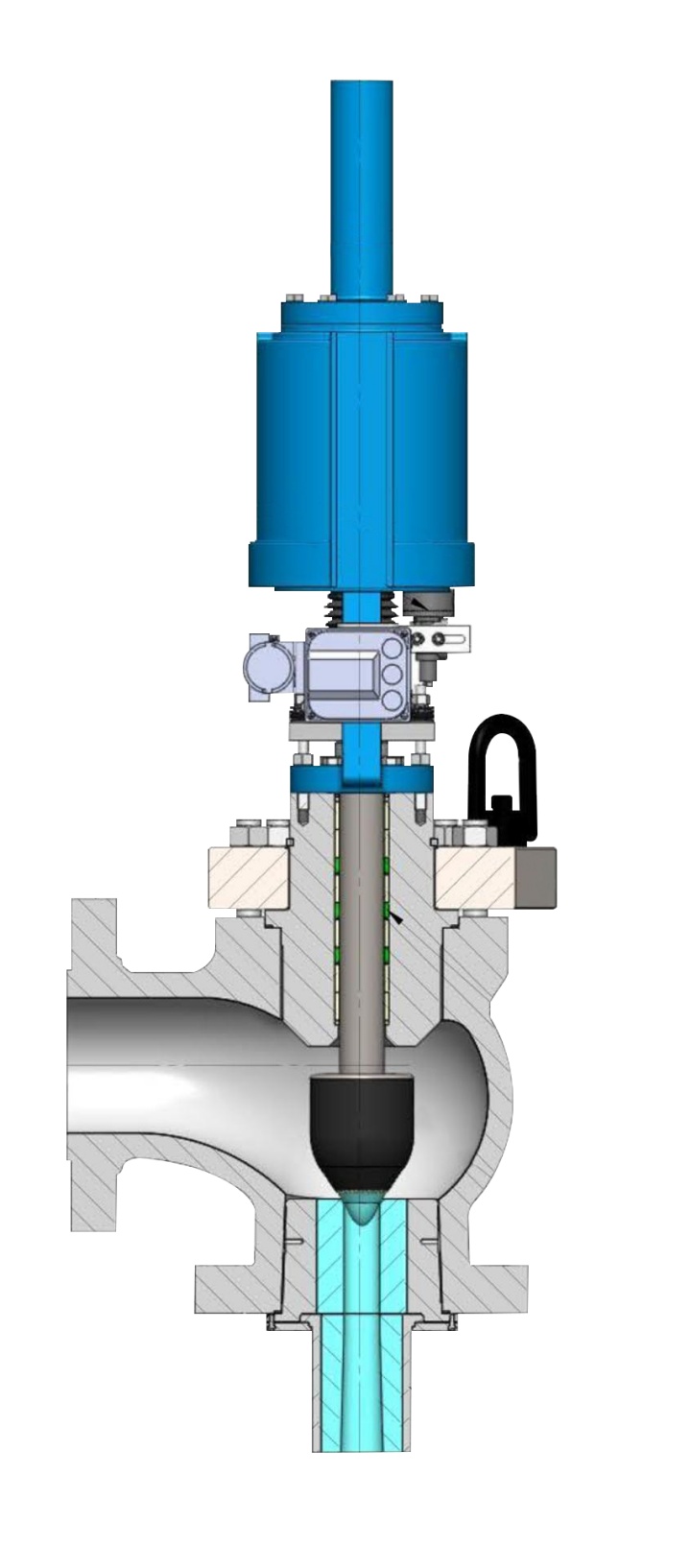

维替闪蒸角阀专为湿法冶金高压釜排料等极端工况设计,应对150-270℃高温、最高61bar压力及20%-25%闪蒸率的音速级流速。

核心技术特点:

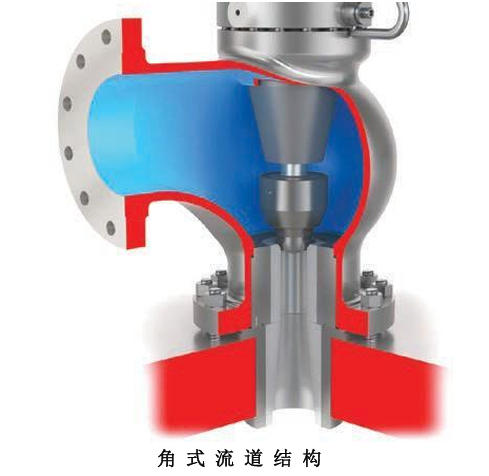

    流道优化:阀体采用一体式铸造工艺,针对流体有限元分析进行三维流道优化设计,避免闪蒸过程中因流道设计问题造成的阀腔内过度冲刷;流线型流道无死区,防止物料堆积。

    特种材料:阀芯阀座选用整体无压烧结碳化硅,密度达3.15-3.17g/cm³,硬度HRA≥89,具有高强度、高硬度、耐热冲击、耐强酸碱腐蚀等特性。

    精密计算:阀门主体核心结构通过流体力学精准计算,内部通道及节流部件的形状尺寸、运动轨迹等参数均通过精密计算。

    表面强化:采用先进的表面处理工艺及表面强化技术,增强介质流道表面性能与强度。

    缓冲保护:配备执行器缓冲结构,防止关闭时冲击陶瓷内件。

产品严格按照ASME B16.34、GB/T12224、ISO 15848-1、API 6D等标准设计,公称通径DN25至DN600,压力等级PN10至PN100、CLASS 150至CLASS 600,适用温度-29℃至250℃,驱动方式为气动或电液联动。

四、反应釜耐磨球阀——高含固介质可靠选择

冶金行业阀门,冶金行业进口阀门,维替进口阀门

维替反应釜耐磨球阀专为湿法冶金反应釜、矿浆输送等高含固介质工况设计。

核心技术特点:

    双轴承设计:稳定摩擦扭矩,防止物料进入轴套,避免阀杆侧倾。

    方形阀杆槽设计:增大阀杆与球体间挤压面积,防止球体过量浮动。

    球形弹簧优化设计:保证低压差下密封优良,刚性系数大,不受温度影响,补偿密封面磨损。

    阀杆导向结构:防止阀杆侧倾,避免阀门在长时间开关后造成填料处外漏。

    中法兰定向压缩:密封可靠,开关扭矩稳定,无O型圈,避免O型圈起火、装配损伤、清洗损伤及老化。

    纳米复合涂层:动载荷压板为填料提供持续预紧力,有效补偿温度、压力波动及填料磨损。

公称通径1/2"至48"(DN15-DN1200),压力等级CLASS150至CLASS2500,温度范围-40℃至540℃,阀体材料可选WCB、A105、CF8、CF3、CF8M、CF3M、Ti、蒙乃尔合金、哈氏合金、英科耐尔合金等。

五、资质保障

维替资质,维替阀门资质,维替TS资质,维替特种设备许可证

维替俄罗斯工厂已正式取得国家市场监督管理总局颁发的特种设备生产许可证(TS认证),同时取得特种设备型式试验证书(TSG认证)。

此外,维替已获得ISO 9001、ISO 14001、ISO 45001三项国际体系认证,以及CE认证、SIL认证、防爆合格证、ISO 15848低逸散认证、API 607防火认证等多项资质。产品通过CE、TUV、SGS等国际权威认证。

六、业绩见证

维替产品已广泛应用于金川集团、安徽铜陵有色、俄罗斯洛夫斯克金矿等国内外大型有色冶金项目:

冶金行业阀门,冶金行业进口阀门,维替进口阀门

    金川集团:矿浆阀、排渣阀、刀闸阀应用于选矿厂浮选、压滤工艺。

冶金行业阀门,冶金行业进口阀门,维替进口阀门

    安徽铜陵有色金属:矿浆阀产品应用于复杂工况中。

冶金行业阀门,冶金行业进口阀门,维替进口阀门

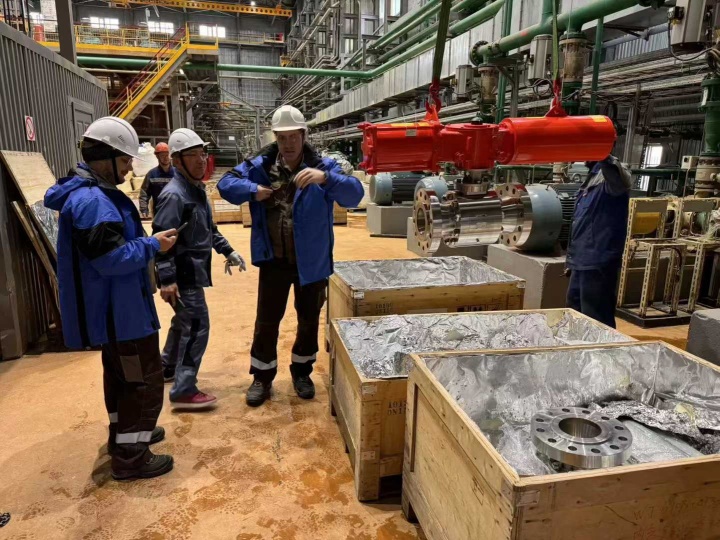

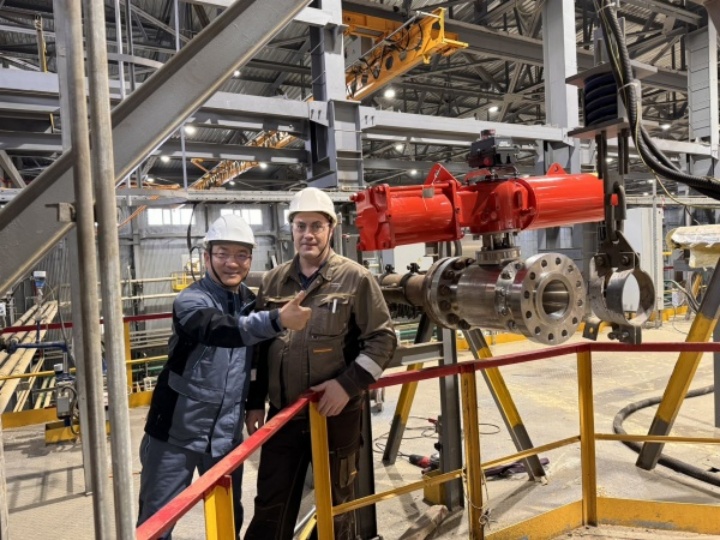

    俄罗斯洛夫斯克金矿:闪蒸角式调节阀、高压耐腐蚀耐磨球阀应用于湿法冶金系统,替代欧美传统品牌,以连续12000小时无故障运行的实测表现获得市场认可,被列入行业推荐采购名录。

结语

冶金行业阀门,冶金行业进口阀门,维替进口阀门

维替(W&T) 以俄罗斯工业技术底蕴与俄罗斯整机生产能力为支撑,以陶瓷阀、闪蒸角阀、反应釜耐磨球阀三大核心产品为利器,为有色冶金行业从选矿、湿法冶金到尾矿输送的全流程提供值得信赖的流体控制解决方案。
